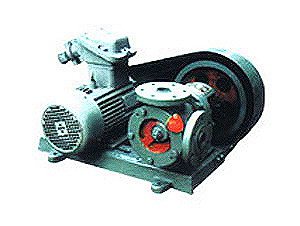

NCB型内啮合齿轮泵
产品概述
NCB型内啮合齿轮泵适于输送石油、化工、树脂、涂料、聚醚、沥青、食品、油脂、医药等行业中高粘度液体，输送液体的种类可由轻质、挥发性液体，直至重质、粘稠液体，甚至半固态液体。
详细介绍
一、产品简介
NCB型内啮合齿轮泵是采用齿轮内啮合原理，内外齿轮节圆紧靠一边，另一边被泵盖上“月牙板”隔开。主轴上的主动内齿带动外齿轮同向转动，在进口处轮齿相互分离形成负压而吸入液体，轮齿在出口处不断嵌入啮合而将液体挤压输出。由于这种独特的结构，所以特别适用于输送粘度大的介质，粘度范围为0.2-100000cp。本系列泵可反向输送，只要更换电机转向即可。 该泵泵体可转向，进出口位置成直角，便于选配进出口位置； NCB-BW泵在泵体、端盖、轴承座间都有连接方便的保温或冷却介质的进出接口。
连接形式有乔式、直连式；材质有碳钢、不锈钢；密封形式有填料密封、机械密封；所配电机有普通电机、防爆电机。该泵特点：无困料现象、输出平稳、效率高、噪音小、使用寿命长优点。
二、用途
NCB型内啮合齿轮泵适于输送石油、化工、树脂、涂料、聚醚、沥青、食品、油脂、医药等行业中高粘度液体，输送液体的种类可由轻质、挥发性液体，直至重质、粘稠液体，甚至半固态液体。 NCB-BW型夹套保温泵专为输送需要保温或冷却的液体而设计，以使液体保持流动状态。
三、技术参数
型 号 | 进出口径 （mm） | 流量 （m3/h） | 出口压力(MPa) | 转速(rpm) | 电机功率(KW) | 连接形式 | 重量 (Kg) | 外形尺寸 (mm) |
NCB1.8/0.3 | G1 1/2″ | 1.8 | 0.3 | 500 | 1.5 | W-乔式 L-直联式 | 11 | 250X150X150 |
NCB4//0.5 | DN40 | 4 | 0.5 | 380 | 2.2 | 70 | 700X370X300 | |
NCB6/0.5 | 6 | 500 | 3 | |||||
NCB8/0.5 | 8 | 670 | 3 | |||||
NCB12/0.5 | DN50 | 12 | 290 | 4 | 140 | 800X550X420 | ||
NCB16/0.5 | 16 | 380 | 5.5 | |||||
NCB20/0.5 | 20 | 460 | 7.5 | |||||
NCB24/0.5 | DN80 | 24 | 420 | 11 | 330 | 910X800X500 | ||
NCB30/0.5 | 30 | 520 | 15 | |||||
NCB35/0.5 | DN100 | 35 | 480 | 15 | 560 | 1100X1000X550 | ||
NCB40/0.5 | DN125 | 40 | 230 | 18.5 | 750 | 1240X1020X600 | ||
NCB50/0.5 | 50 | 290 | 18.5 | |||||
NCB60/0.5 | 60 | 350 | 22 | |||||
NCB70/0. | 70 | 410 | 30 | |||||
NCB80/0.5 | 80 | 470 | 30 | |||||
NCB100/0.5 | DN125 | 100 | 300 | 45 | 1580 | 1500X1350X840 |
